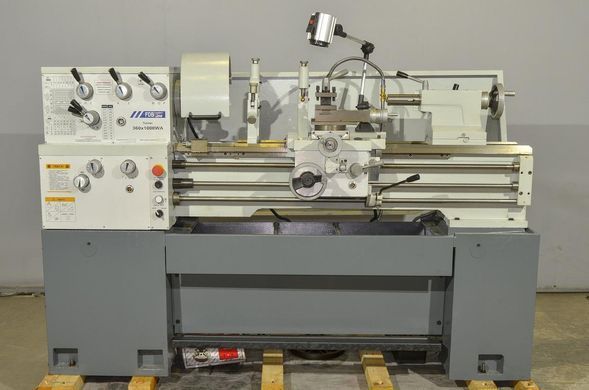

Универсальный токарно-винторезный станок FDB Maschinen Turner 360x1000WA предназначен для обработки уравновешенных заготовок и деталей тел вращения. Аппарат характеризуется жесткой станиной шириной 260 мм, обеспечивающей минимальное биение шпинделя, и надежностью, обеспечивающей продолжительную бесперебойную работу оборудования. Благодаря технологии накаленной среднечастотной индукции была достигнута высокая прочность направляющих станины. Удобное расположение органов управления делает работу с токарно-винторезным станком более понятной и интуитивной. Модель FDB Maschinen Turner 360x1000WA достаточно проста в обслуживании и эксплуатации, и применяется в условиях мелкосерийного и штучного производства.
Особенности токарно-винторезного станка FDB Maschinen Turner 360x1000WA:
Станина шириной 260 мм;
Цельнолитая станина из чугуна;
Закаленные и шлифованные направляющие станины;
Закаленные шлифованные шестерни и валы, работающие в масляной ванне;
Продольная и поперечная подачи суппорта;
Наглядные рукоятки управления коробками скоростей и подач;
Система подачи СОЖ с дозирующим краном;
Спиральный кожух ходового винта;
Механический тормоз шпинделя;
Резьбоуказатель;
Произведено согласно нормам DIN 8606.
Технические характеристики:
| Модель | Turner 360х1000WA |
| Максимальная длина обрабатываемой заготовки между центрами, мм | 1000 |
| Максимальный диаметр обрабатываемой заготовки над станиной, мм | 360 |
| Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм | 210 |
| Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм | 506 |
| Длина выемки, мм | 205 |
| Ширина станины, мм | 260 |
| Конус отверстия шпинделя | МТ5 |
| Диаметр сквозного отверстия шпинделя. мм | 40 |
| Диапазон скоростей шпинделя, об/мин | 40-1800 |
| Число скоростей шпинделя | 12 |
| Диапазон скоростей поперечных подач каретки суппорта, мм/об | 0,024-0,359 |
| Диапазон скоростей продольных подач суппорта, мм/об | 0,043-0,653 |
| Диапазон шага нарезания метрических резьб, мм | 0,4-7 |
| Диапазон шага нарезания дюймовых резьб, виток на дюйм | 4-56 |
| Максимальное продольное перемещение каретки суппорта, мм | 88 |
| Максимальное продольное перемещение суппорта, мм | 700 |
| Максимальное поперечное перемещение каретки суппорта, мм | 170 |
| Максимальное перемещение пиноли задней бабки, мм | 120 |
| Конус задней бабки | МТ3 |
| Максимальный размер державки резцедержателя, мм | 16 |
| Напряжение электродвигателя, В | 380 |
| Мощность электродвигатель, кВт | 2,4 |
| Устройство цифровой индикации (УЦИ) | Опционально |
| Наличие системы подачи смазывающе-охлаждающей жидкости (СОЖ) | Да |
| Наличие местного освещения | Да |
| Размеры станка в сборе (Д*Ш*В), мм | 1900*700*1170 |
| Вес станка нетто, кг | 960 |
