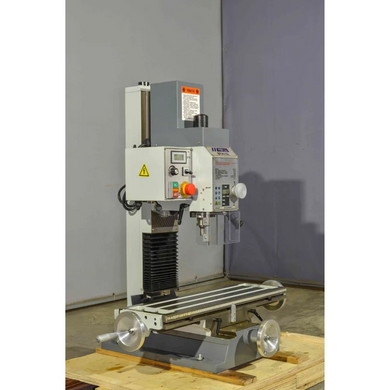

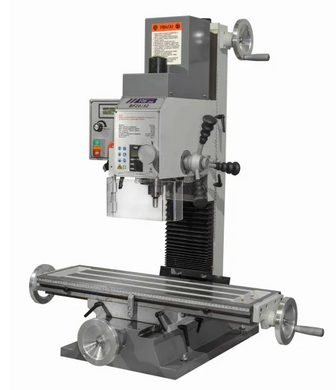

Сверлильно-фрезерный станок FDB Maschinen BF 30 B

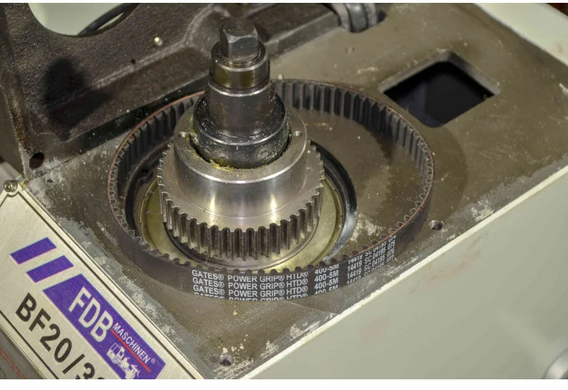

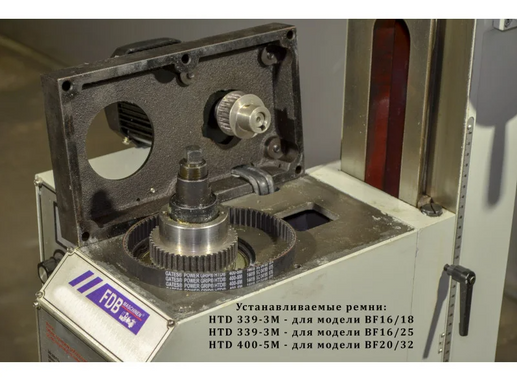

FDB Maschinen BF 30 B с ременным приводом шпинделя — универсальный сверлильно-фрезерный станок, предназначенный для выполнения фрезерных, сверлильных и резьбонарезных работ с заготовками из черных и цветных металлов и их сплавов в штучном и мелкосерийном производстве. Совмещение операций фрезерования и сверления позволяет снизить затраты на дополнительные станки и экономить производственное пространство.

Особенности FDB Maschinen BF 30 B:

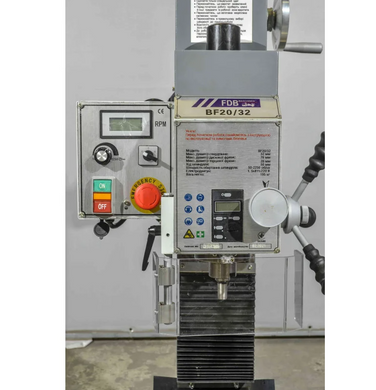

• Удобная панель управления

• Обе стороны вращения шпинделя: вправо/влево

• Защищенная кожухом направляющая фрезерной головки

• Короткая кинематическая цепь

• Мощный электродвигатель

• Точная подача при фрезеровании

• Подача рукояткой при сверлении

• Регулируемый упор перемещения стола

• Легкость освоения и обслуживания

• Высокая надежность конструкции

Технические характеристики:

• Напряжение двигателя: 220 В ~50 Гц

• Мощность двигателя: 1,5 кВт

• Тип двигателя: асинхронный

• Максимальный диаметр сверления (сталь): 32 мм

• Максимальный диаметр торцевого (дискового) фрезерования: 76 мм

• Максимальный диаметр вертикального фрезерования: 20 мм

• Количество ступеней: 1

• Регулировка оборотов: бесступенчатая (вариатор)

• Частота вращения шпинделя: 50–2250 об/мин

• Конус шпинделя: MK 3

• Резьба зажимной тяги шпинделя: М12

• Ход пиноли: 75 мм

• Максимальное расстояние от центра шпинделя до колонны: 185 мм

• Максимальное расстояние от шпинделя до стола: 480 мм

• Диапазон угла поворота шпиндельной головки: ±90°

• Перемещение шпиндельной головы (Z): 355 мм

• Подъем/опускание: ручное

• Размер стола (Д×Ш): 730×210 мм

• Продольное перемещение стола (X): 450 мм

• Поперечное перемещение стола (Y): 205 мм

• Размер Т-образных пазов: 12 мм, количество пазов: 3, расстояние между пазами: 63 мм

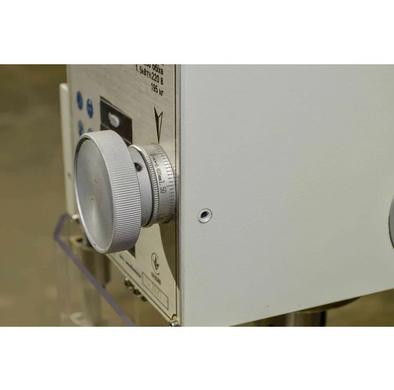

• Точная подача пиноли: Да

• Длина/ширина/высота станка: 890×710×1120 мм

• Масса станка: 197 кг

FDB Maschinen BF 30 B — оптимальное решение для ремонтных мастерских, инструментальных цехов и мелкосерийного производства, где важна точность, универсальность и надежность.
