Сверлильно-фрезерный станок FDB Maschinen BF 20В

FDB Maschinen BF 20В с ременным приводом шпинделя — универсальный сверлильно-фрезерный станок, предназначенный для фрезерных, сверлильных и резьбонарезных работ с заготовками из черных и цветных металлов и их сплавов в штучном и мелкосерийном производстве. Совмещение операций фрезерования и сверления сокращает затраты на приобретение дополнительных станков и экономит производственное пространство.

Особенности FDB Maschinen BF 20В:

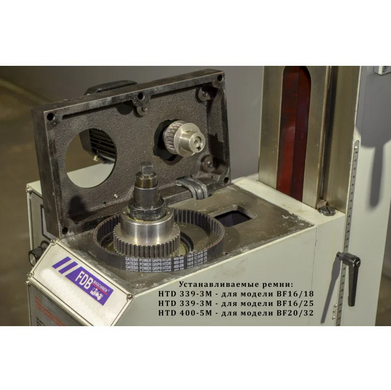

• Прямой ременной привод двигатель-шпиндель

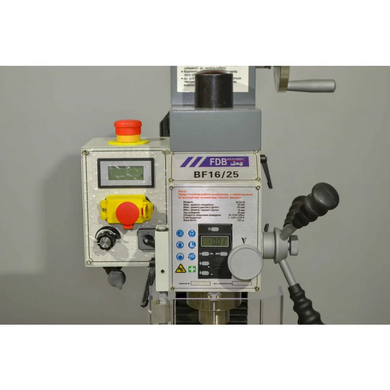

• Удобная панель управления

• Обе стороны вращения шпинделя: вправо/влево

• Защищенная кожухом направляющая фрезерной головки

• Короткая кинематическая цепь

• Мощный электродвигатель

• Точная подача при фрезеровании

• Подача рукояткой при сверлении

• Регулируемый упор перемещения стола

• Легкость освоения и обслуживания

• Высокая надежность конструкции

Технические характеристики:

• Напряжение двигателя: 220 В ~50 Гц

• Мощность двигателя: 1,1 кВт

• Тип двигателя: асинхронный

• Максимальный диаметр сверления (сталь): 25 мм

• Максимальный диаметр торцевого (дискового) фрезерования: 63 мм

• Максимальный диаметр вертикального фрезерования: 16 мм

• Количество ступеней: 1

• Регулировка оборотов: бесступенчатая (вариатор)

• Частота вращения шпинделя: 50–2250 об/мин

• Конус шпинделя: MK 3

• Резьба зажимной тяги шпинделя: М12

• Ход пиноли: 50 мм

• Максимальное расстояние от центра шпинделя до колонны: 185 мм

• Максимальное расстояние от шпинделя до стола: 330 мм

• Диапазон угла поворота шпиндельной головы: ±90°

• Перемещение шпиндельной головы (Z): 270 мм

• Подъем/опускание: ручное

• Размер стола (Д×Ш): 500×180 мм

• Продольное перемещение столa (X): 280 мм

• Поперечное перемещение столa (Y): 175 мм

• Размер Т-образных пазов: 12 мм, количество пазов: 3, расстояние между пазами: 63 мм

• Точная подача пиноли: Да

• Длина/ширина/высота станка: 740×550×920 мм

• Масса станка: 103 кг

FDB Maschinen BF 20В — оптимальный выбор для ремонтных мастерских, инструментальных цехов и мелкосерийного производства, где важна точность, универсальность и надежность.
