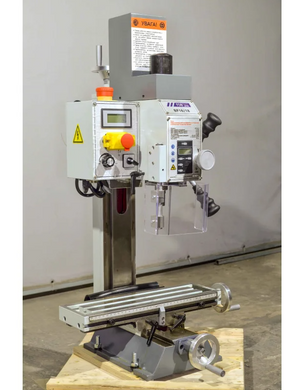

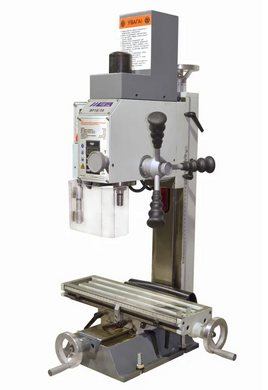

Сверлильно-фрезерный станок FDB Maschinen BF 16 B

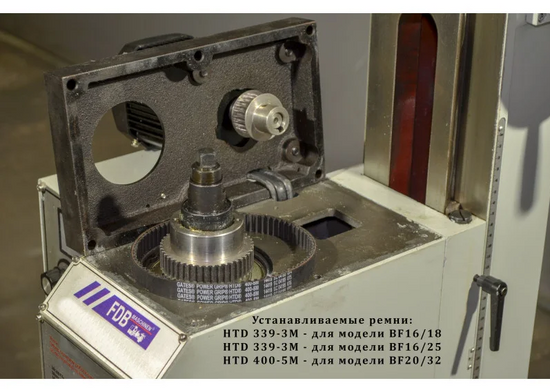

FDB Maschinen BF 16 B с ременным приводом шпинделя — универсальный сверлильно-фрезерный станок, предназначенный для фрезерных, сверлильных и резьбонарезных работ с заготовками из черных и цветных металлов и их сплавов в штучном и мелкосерийном производстве. Совмещение операций фрезерования и сверления позволяет экономить производственное пространство и время, снижая необходимость в дополнительных станках.

Особенности FDB Maschinen BF 16 B:

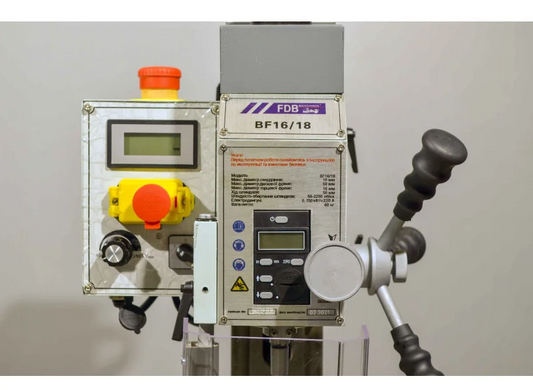

• Удобная панель управления

• Правое/левое вращение шпинделя

• Защищенная кожухом направляющая фрезерной головки

• Короткая кинематическая цепь

• Мощный электродвигатель

• Точная подача при фрезеровании

• Подача рукояткой при сверлении

• Регулируемый упор перемещения стола

• Легкость освоения и обслуживания

• Высокая надежность конструкции

Технические характеристики:

• Напряжение двигателя привода шпинделя: 220 В ~50 Гц

• Мощность двигателя: 0,75 кВт

• Тип двигателя: асинхронный

• Максимальный диаметр сверления в стали: 16 мм

• Максимальный диаметр торцевого (дискового) фрезерования: 50 мм

• Максимальный диаметр вертикального фрезерования: 16 мм

• Количество ступеней: 1

• Регулировка оборотов: бесступенчатая (вариатор)

• Частота вращения шпинделя: 50–2250 об/мин

• Конус шпинделя: MK 2 / M 10

• Резьба зажимной тяги шпинделя: М12

• Ход пиноли: 50 мм

• Максимальное расстояние от центра шпинделя до колонны: 165 мм

• Максимальное расстояние от шпинделя до стола: 240 мм

• Диапазон угла поворота шпиндельной головы: ±90°

• Перемещение шпиндельной головы (Z): 205 мм

• Подъем/опускание: ручное

• Размер стола (Д×Ш): 400×120 мм

• Продольное перемещение стола (X): 220 мм

• Поперечное перемещение стола (Y): 160 мм

• Размер Т-образных пазов: 10 мм, количество пазов: 3, расстояние между пазами: 35 мм

• Максимальная нагрузка на стол: н.д.

• Точная подача пиноли: Да

• Длина/ширина/высота станка: 510×460×845 мм

• Масса станка: 60 кг

FDB Maschinen BF 16 B — идеальный выбор для ремонтных мастерских, инструментальных цехов и мелкосерийного производства, где важна точность и универсальность.
