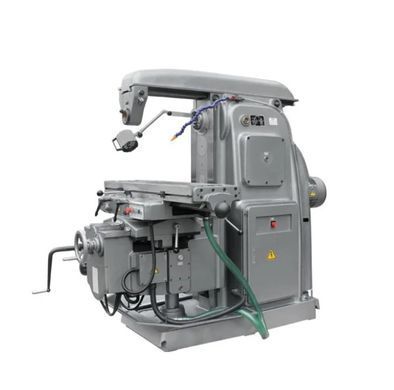

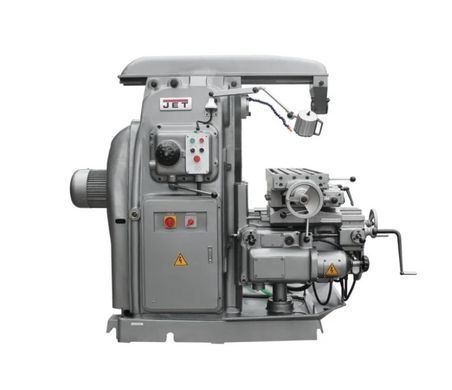

Горизонтально-фрезерный станок JET JHM-1253, 7,5 кВт, 1325×320 мм, ISO 50

Горизонтально-фрезерный станок JET JHM-1253 имеет горизонтальное расположение оси шпинделя, где основное движение — вращательное движение шпинделя с фрезой, движение подачи — перемещение стола в продольном, поперечном и вертикальном направлениях, вспомогательное движение — ускоренное перемещение стола в тех же направлениях. Станок предназначен для обработки плоских поверхностей, уступов, канавок и пазов различного типа с помощью цилиндрических, угловых, торцевых, фасонных и сферических фрез.

Модель JET JHM-1253 подходит как для единичного производства в мастерских и на ремонтно-механических участках, так и для серийного производства на промышленных предприятиях. Консольная конструкция позволяет поднимать стол в вертикальном направлении, а усиленная жесткая конструкция обеспечивает обработку деталей весом до 500 кг с высокой точностью.

Характеристики:

• Размер стола: 1325×320 мм

• Максимальная нагрузка на стол: 500 кг

• Ширина Т-паза стола: 18×70 мм (3 паза)

• Перемещение по оси X (ручное/механическое): 700 / 680 мм

• Перемещение по оси Y (ручное/механическое): 255 / 240 мм

• Перемещение по оси Z (ручное/механическое): 410 / 390 мм

• Расстояние от шпинделя до стола (ось Z): 30–440 мм

• Расстояние от центра стола до вертикальной направляющей колонны: 215–470 мм

• Расстояние от оси шпинделя до консоли: 155 мм

• Макс. угол поворота стола: ±45°

• Число скоростей стола: 18

• Диапазон скоростей подачи стола по осям X/Y: 23,5–1180 мм/мин

• Диапазон скоростей подачи по оси Z: 8–394 мм/мин

• Ускоренная подача по осям X/Y/Z: 2300 / 2300 / 770 мм/мин

• Конус шпинделя: ISO 50

• Диаметр отверстия шпинделя: 29 мм

• Диаметр переднего подшипника шпинделя: 90 мм

• Частота вращения шпинделя: 30–1500 об/мин (18 скоростей)

• Мощность двигателя подачи: 1,5 кВт

• Мощность насоса охлаждения: 0,125 кВт

• Скорость потока охлаждающей жидкости: 22 л/мин

• Напряжение: 400 В

• Мощность главного двигателя: 7,5 кВт

• Габариты (Д×Ш×В): 2294×1770×1610 мм

• Масса: 2940 кг

• Страна производитель: Китай

Особенности и преимущества:

• Консольная конструкция для вертикального подъема стола

• Поворот стола на ±45° для фрезерования наклонных и винтовых поверхностей

• Жесткая конструкция и ускоренные подачи для обработки деталей до 500 кг

• Механический зажим по осям для уменьшения вибраций

• Оснащение DRO, LED-подсветкой, системой подачи СОЖ и набором оправок

Комплектация:

• УЦИ с линейками X/Y/Z

• Шомпол М24

• Оправки для горизонтального фрезерования – 2 шт.

• Масленка

• Набор рожковых ключей – 1 шт.

• Набор шестигранных ключей – 1 комплект

• Клиновые опоры (установочные башмаки) – 1 комплект

• Оправка для торцевых фрез ISO50 – 1 шт.

• Инструкция

JET JHM-1253 – надежный горизонтально-фрезерный станок для обработки цилиндрических, дисковых и фасонных деталей из стали, чугуна и цветных металлов.
