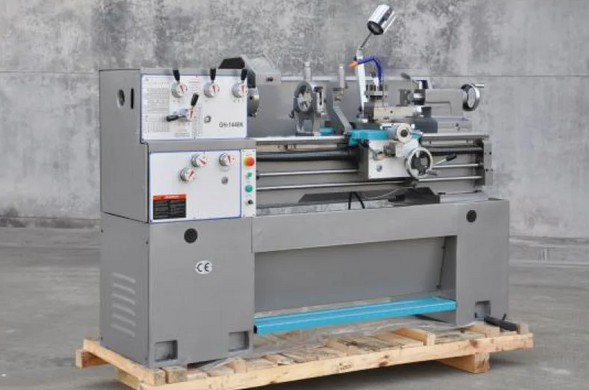

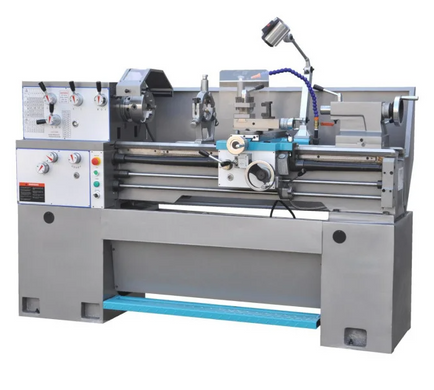

Токарно-гвинторізний верстат FDB Maschinen Turner 360x1000K (DPA)

Металообробний токарно-гвинторізний верстат FDB Maschinen Turner 360x1000K (DPA) призначений для обробки збалансованих заготовок і деталей тіл обертання. Верстат має жорстку станину шириною 260 мм, що мінімізує биття шпинделя, і забезпечує надійну та тривалу роботу обладнання. Використання технології накаленої середньочастотної індукції забезпечує високу міцність направляючих станини. Ергономічне розташування органів керування робить роботу інтуїтивною та зрозумілою. Верстат підходить для дрібносерійного та одиничного виробництва та простий в обслуговуванні.

Особливості:

• Укомплектований УЦІ (пристрій цифрової індикації) на 3 осі

• Станина шириною 260 мм із цільнолитого чавуну

• Закалені та шліфовані направляючі станини

• Закалені шліфовані шестерні та вали в масляній ванні

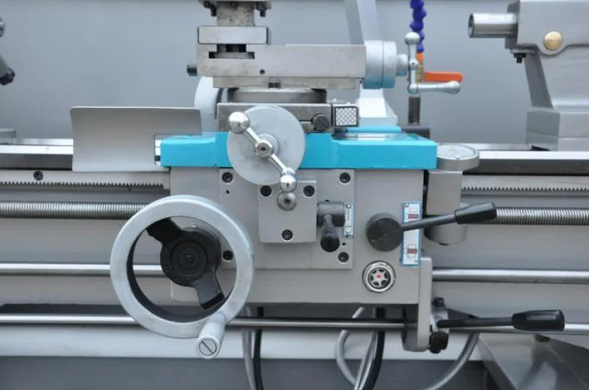

• Продольна та поперечна подачі супорта

• Зручні рукоятки управління коробками швидкостей і подач

• Система подачі СОЖ з дозуючим краном

• Спіральний кожух ходового гвинта

• Механічний гальмо шпинделя

• Резьбоуказатель

• Виготовлено за стандартами DIN 8606

Технічні характеристики:

• Максимальна довжина оброблюваної заготовки між центрами, мм: 1000

• Максимальний діаметр оброблюваної заготовки над станиною, мм: 360

• Максимальний діаметр оброблюваної деталі над поперечними салазками супорта, мм: 210

• Максимальний діаметр над виїмкою (ГАП), мм: 506

• Довжина виїмки, мм: 205

• Ширина станини, мм: 260

• Конус отвору шпинделя: МТ5

• Діаметр сквозного отвору шпинделя, мм: 40

• Діапазон швидкостей шпинделя, об/хв: 40-1800

• Кількість швидкостей шпинделя: 12

• Діапазон швидкостей поперечних подач, мм/об: 0,024-0,359

• Діапазон швидкостей продольних подач, мм/об: 0,043-0,653

• Діапазон кроку нарізки метричних різьб, мм: 0,4-7

• Діапазон кроку нарізки дюймових різьб, витків на дюйм: 4-56

• Максимальне продовльне переміщення каретки супорта, мм: 88

• Максимальне продовльне переміщення супорта, мм: 700

• Максимальне поперечне переміщення каретки супорта, мм: 170

• Максимальне переміщення пінолі задньої бабки, мм: 120

• Конус задньої бабки: МТ3

• Максимальний розмір державки різцедержателя, мм: 16

• Напруга, В: 380

• Потужність електродвигуна, кВт: 2,2

• Наявність УЦІ: Так

• Наявність системи подачі СОЖ: Так

• Наявність місцевого освітлення: Так

• Габарити, мм (ДШВ): 19007101170

• Вага, кг: 1250

Комплектація:

• 160 мм 3-кулачковий патрон

• 200 мм 4-кулачковий патрон

• Підвижний і непідвижний центри шпинделя/задньої бабки

• Люнет підвижний та непідвижний

• 4-позиційна стійка для інструментів

• 300 мм лицевая пластина

• Ножний тормоз

• Робоча лампа

• Система охолодження

• Інструментальний ящик та інструменти

• Перемикач швидкостей

• Захист від бризок

• Масляний піддон

• Редукційна втулка

• Індикатор набору різьби
