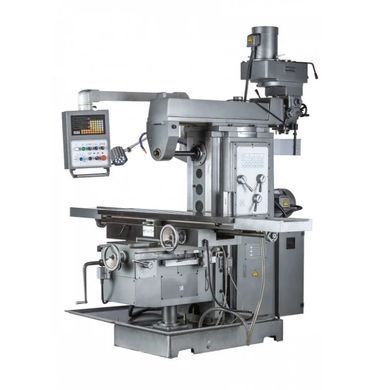

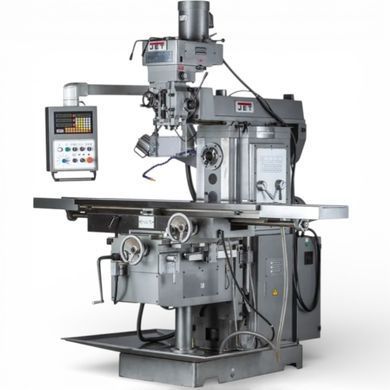

Фрезерний верстат JMD-1463 TSX DRO – вертикальний та горизонтальний шпинделі, автоматична подача, УЦІ

Фрезерний верстат JMD-1463 TSX DRO – універсальний широкоуніверсальний верстат для свердління та фрезерування з високою точністю та автоматизацією. Оснащений вертикальним та горизонтальним шпинделями з реверсом, автоматичною подачею по осях X, Y, Z і цифровою індикацією (УЦІ), що дозволяє виконувати точну обробку металів та деревини.

Основні характеристики

Вертикальний шпиндель:

• Частота обертання: 58–6000 об/хв (20 швидкостей)

• Потужність двигуна: 5,5 кВт

• Автоматична подача пінолі: 0,04 / 0,08 / 0,15 мм/об

• Конус шпинделя: ISO 40 (DIN 2080)

• Хід пінолі шпинделя: 140 мм

• Відстань до столу: 200–650 мм

• Діапазон нахилу фрезерної головки: ±90°

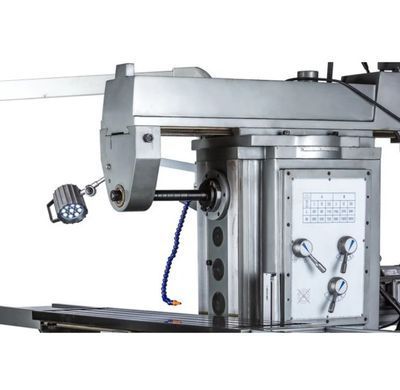

Горизонтальний шпиндель:

• Частота обертання: 60–1800 об/хв (12 швидкостей)

• Потужність двигуна: 4 кВт

• Конус шпинделя: ISO 50 (DIN 2080)

• Відстань до столу: 50–450 мм

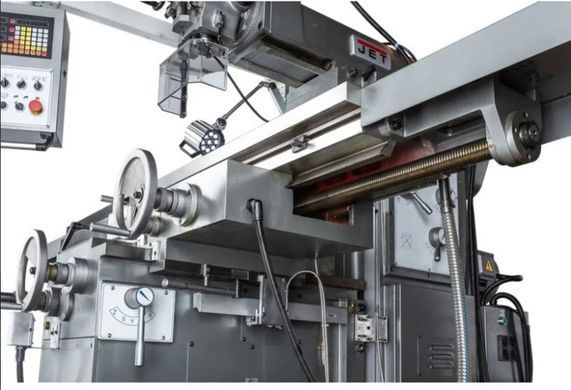

Фрезерний стіл:

• Розмір по осях X/Y: 1600 × 360 мм

• Хід по осях X/Y: 1300 × 290 мм

• Хід по осі Z: 400 мм

• Максимальне навантаження: 350 кг

• Ширина Т-подібного паза: 18 × 80 мм

• Хід хобота: 550 мм

• Швидкість подачі СОЖ: 25 л/хв

Робочі можливості:

• Максимальний діаметр свердління в сталі: 40 мм

• Максимальний діаметр кінцевої фрези: 25 мм

• Максимальний діаметр торцевої фрези: 125 мм

Електроживлення: 400 В
Розміри верстата: 2520 × 2100 × 2500 мм
Маса: 2750 кг
Країна виробника: Китай

Особливості

• Вертикальний та горизонтальний шпинделі з реверсом

• Потужний двигун вертикального шпинделя з широким діапазоном швидкостей

• Нахил фрезерної головки ±90° для універсальної обробки

• Мікроподача осі Z з обмежувачем глибини свердління

• Автоматична подача по осях X, Y, Z приводним серводвигуном

• Центральний пульт оператора із включенням реверсу

• УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ±1 знак

• Вбудована система подачі СОЖ

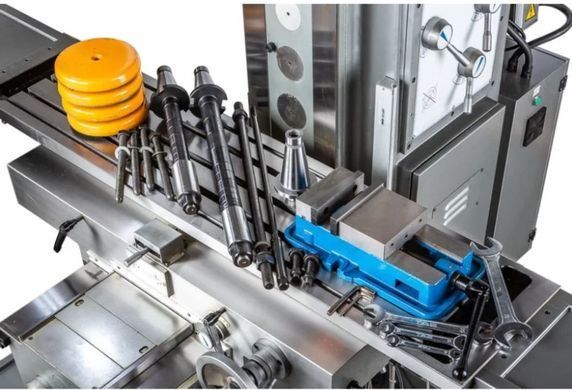

Комплектація

• Шомпол М24 – 1 шт.

• Оправлення ISO50/MK4 – 1 шт.

• Шестигранні ключі 5 та 10 мм

• Оправлення горизонтального шпинделя Ø27 мм зі шпонковим пазом – 1 шт.

• Оправлення горизонтального шпинделя Ø32 мм зі шпонковим пазом – 1 шт.

• Рожковий ключ 14–17 – 1 шт.

• Рожковий ключ 27–30 – 1 шт.

• Рожковий ключ 36–41 – 1 шт.

• Машинні лещата

• Інструкція з експлуатації

Фрезерний верстат JMD-1463 TSX DRO ідеально підходить для промислових підприємств, багатопрофільних майстерень, конструкторських та дослідницьких установ, забезпечуючи високу точність і продуктивність обробки.
